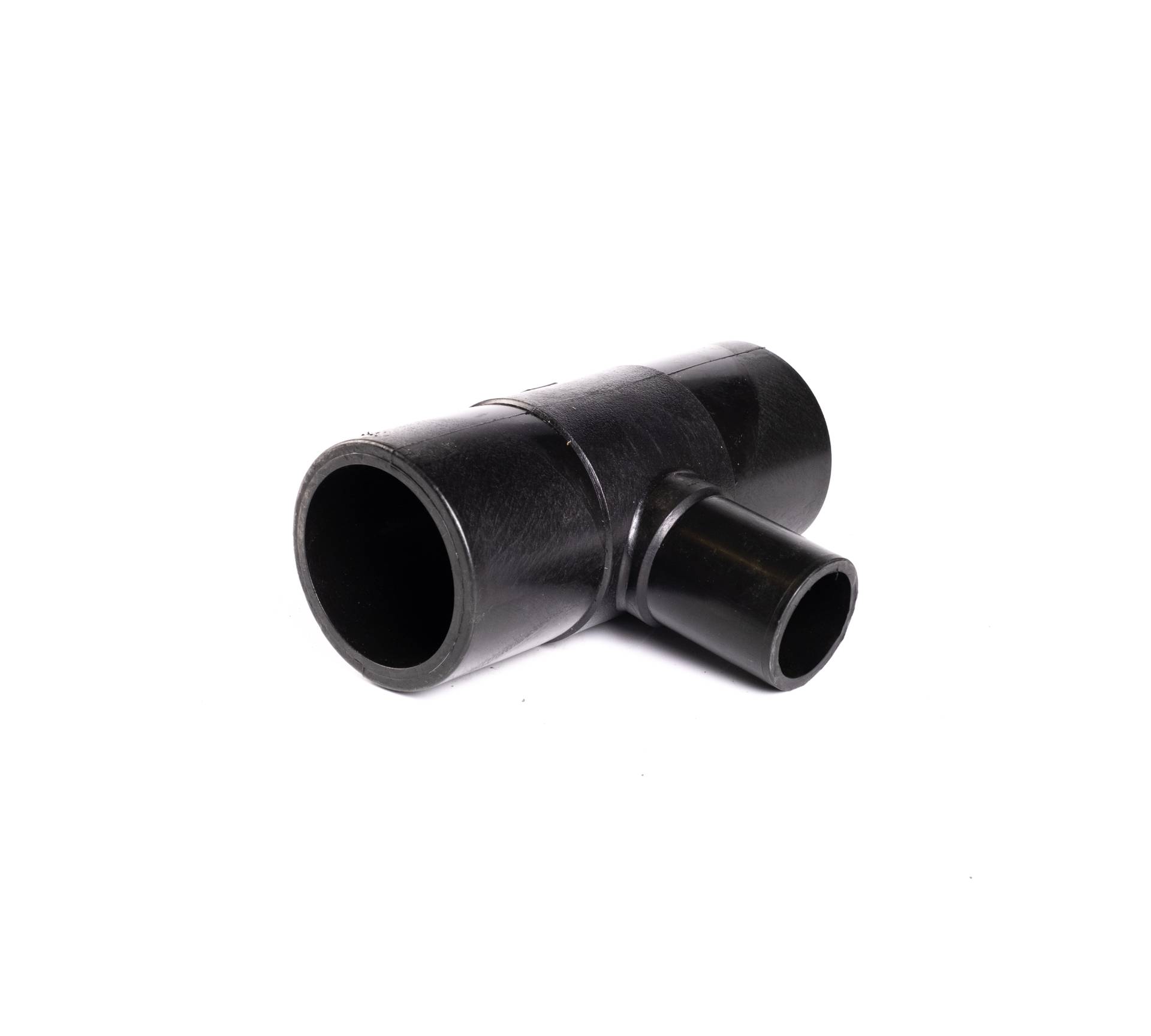

Тройник редукционный литой (спигот)

Вернуться обратно

Основные характеристики

Применение

вода/газ

Соотношение диаметра трубы к толщине ее стенки

SDR11, SDR17

Номинальное рабочее давление

PN16, PN10

Диаметр соединяемых труб, мм

50-40, 63-32, 63-40, 63-50, 75-40, 75-50, 75-63, 90-40, 90-50, 90-63, 90-75, 110-40, 110-50, 110-63, 110-75, 110-90, 125-90, 125-110, 140-110, 160-63, 160-75, 160-90, 160-110, 160-125, 180-110, 180-160, 200-63, 200-90, 200-110, 200-160, 225-110, 225-160, 250-90, 250-110, 250-160, 280-110, 280-160, 280-200, 280-250, 315-90, 315-110, 315-160, 315-200, 315-250, 355-110, 355-160, 355-200, 355-250, 355-315, 400-200, 400-250, 400-315, 450-315, 450-200, 500-355, 500-315, 500-250, 500-200, 500-160, 560-315, 560-200, 630-400, 630-315, 630-250, 630-200

Материал

PE100

Диапазон рабочих температур, °С

от -20°С до + 40°С

Категория

Литые фитинги (спиготы)

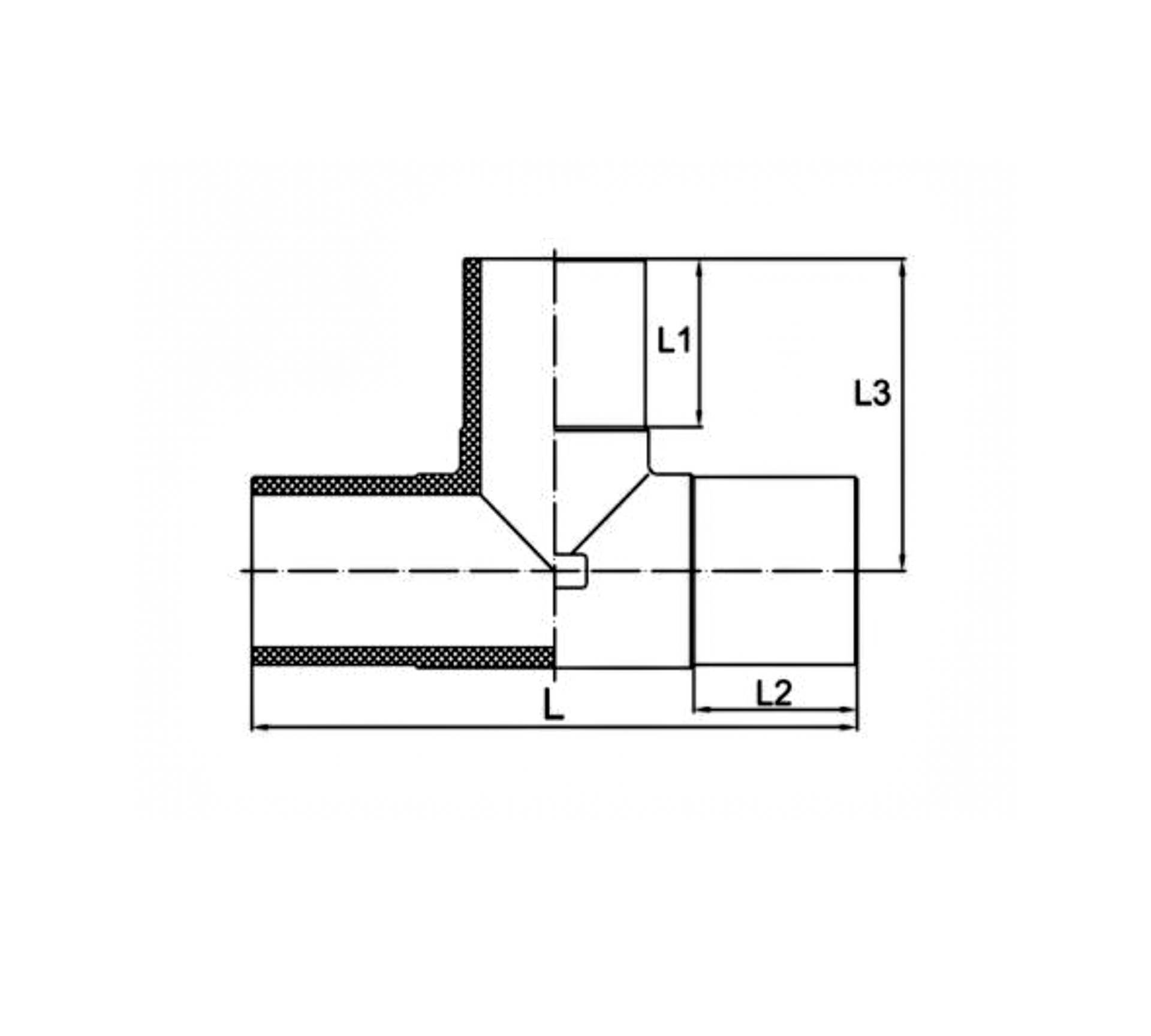

diam	SDR	L1	L2	L3	L	вес \| SDR 11, гр.	вес \| SDR 17, гр.
50-40	11	51	55	84	176	170	-
63-32	11/17	54	54	92	177	230	220
63-40	11/17	52	56	89	180	240	230
63-50	11/17	59	64	113	227	340	350
75-40	11/17	67	70	107	213	380	380
75-50	11/17	78	72	112	222	390	380
75-63	11/17	74	69	109	220	430	430
90-40	11/17	62	80	120	250	600	410
90-50	11/17	65	80	121	249	590	420
90-63	11/17	70	81	121	250	630	460
90-75	11/17	71	80	139	286	760	530
110-40	11/17	59	82	133	258	840	610
110-50	11/17	64	79	135	245	910	600
110-63	11/17	72	83	133	259	940	600
110-75	11/17	77	80	154	290	1230	750
110-90	11/17	79	83	155	300	1250	910
125-90	11/17	60	80	155	250	1650	1130
125-110	11/17	60	80	155	250	1750	1580
140-110	11/17	60	80	160	260	2110	1700
160-63	11/17	85	100	176	297	2150	1540
160-75	11/17	85	98	176	352	2570	1500
160-90	11/17	85	98	176	352	2570	1980
160-110	11/17	85	98	176	355	2820	2000
160-125	11/17	82	87	178	328	2800	2200
180-110	11/17	84	87	185	388	3440	2800
180-160	11/17	84	87	185	388	5110	2900
200-63	11/17	86	112	198	366	3950	3070
200-90	11/17	82	114	196	365	3980	3000
200-110	11/17	85	112	200	365	3980	3340
200-160	11/17	99	120	229	430	5390	4190
225-110	11/17	100	121	241	458	5780	5500
225-160	11/17	100	121	241	458	6810	6170
250-90	11/17	82	129	225	386	9000	4260
250-110	11/17	82	129	225	386	7080	5000
250-160	11/17	100	130	243	472	7620	6500
280-110	11/17	-	-	-	-	-	-
280-160	11/17	-	-	-	-	-	-
280-200	11/17	-	-	-	-	-	-
280-250	11/17	-	-	-	-	-	-
315-90	11/17	-	-	-	-	-	-
315-110	11/17	-	-	-	-	-	-
315-160	11/17	-	-	-	-	-	-
315-200	11/17	-	-	-	-	-	-
315-250	11/17	-	-	-	-	-	-
355-110	11/17	-	-	-	-	-	-
355-160	11/17	-	-	-	-	-	-
355-200	11/17	-	-	-	-	-	-
355-250	11/17	-	-	-	-	-	-
355-315	11/17	-	-	-	-	-	-
400-200	11/17	-	-	-	-	-	-
400-250	11/17	-	-	-	-	-	-
400-315	11/17	-	-	-	-	-	-
450-315	11/17	-	-	-	-	-	-
450-200	11/17	-	-	-	-	-	-
500-355	11/17	-	-	-	-	-	-
500-315	11/17	-	-	-	-	-	-
500-250	11/17	-	-	-	-	-	-
500-200	11/17	-	-	-	-	-	-
500-160	11/17	-	-	-	-	-	-
560-315	11/17	-	-	-	-	-	-
560-200	11/17	-	-	-	-	-	-
630-400	11/17	-	-	-	-	-	-
630-315	11/17	-	-	-	-	-	-
630-250	11/17	-	-	-	-	-	-
630-200	11/17	-	-	-	-	-	-
