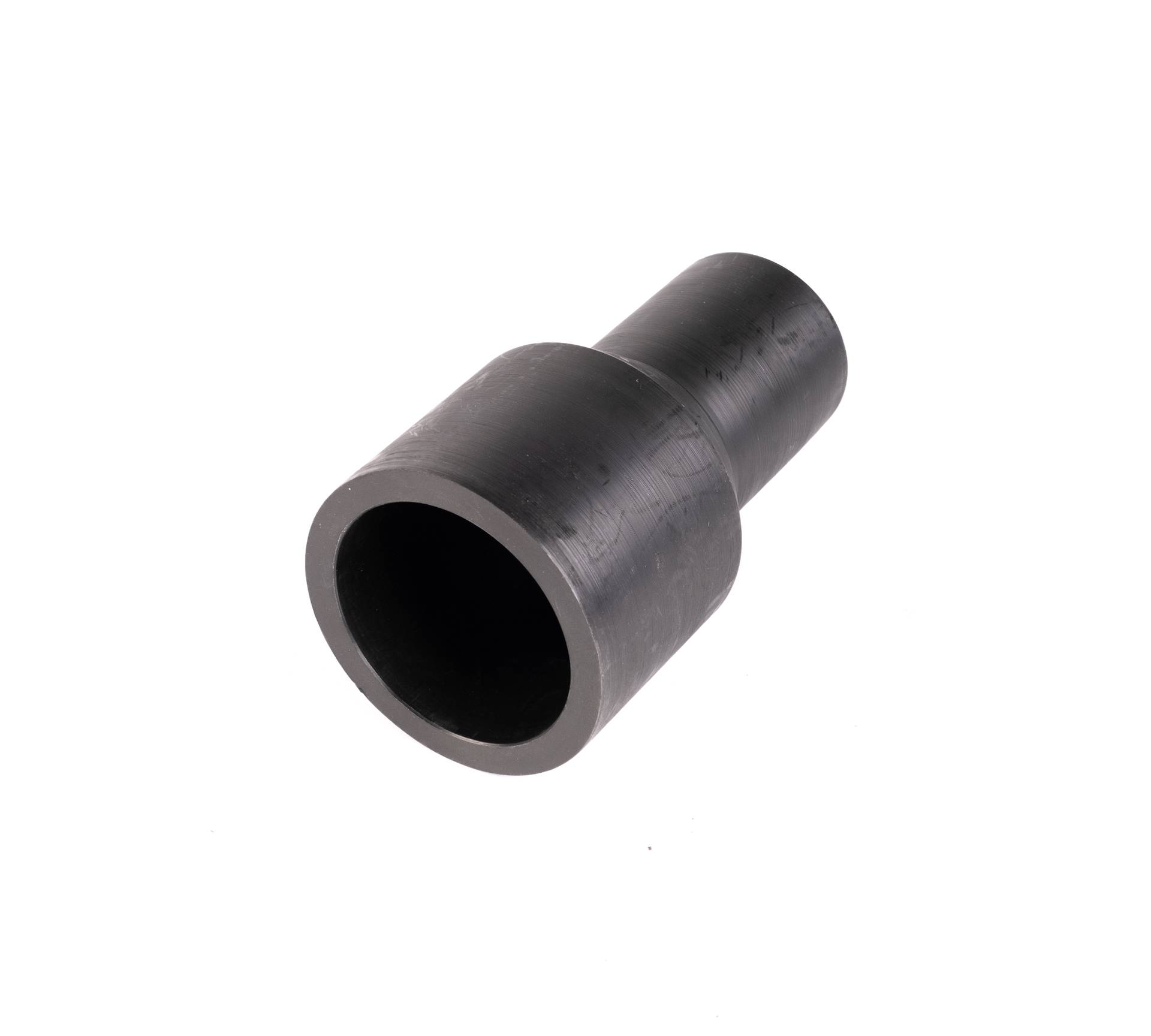

Переходник литой (удлиненный)

Вернуться обратно

Основные характеристики

Применение

вода/газ

Соотношение диаметра трубы к толщине ее стенки

SDR11, SDR17

Диаметр соединяемых труб, мм

25-20, 32-25, 40-32, 50-32, 50-40, 63-32, 63-40, 63-50, 75-50, 75-63, 90-50, 90-63, 90-75, 110-50, 110-63, 110-75, 110-90, 125-63, 125-75, 125-90, 125-110, 160-63, 160-90, 160-110, 160-125, 160-140, 180-160, 200-110, 200-125, 200-160, 200-180, 225-110, 225-160, 225-200, 250-180, 250-160, 250-200, 250-225, 280-200, 280-225, 280-250, 315-200, 315-225, 315-250, 315-280, 355-110, 355-160 355-200, 355-225, 355-250, 355-280, 355-315, 400-200, 400-250, 400-280, 400-315

Номинальное рабочее давление

PN16, PN10

Материал

PE100

Диапазон рабочих температур, °С

от -20°С до + 40°С

Категория

Литые фитинги (спиготы)

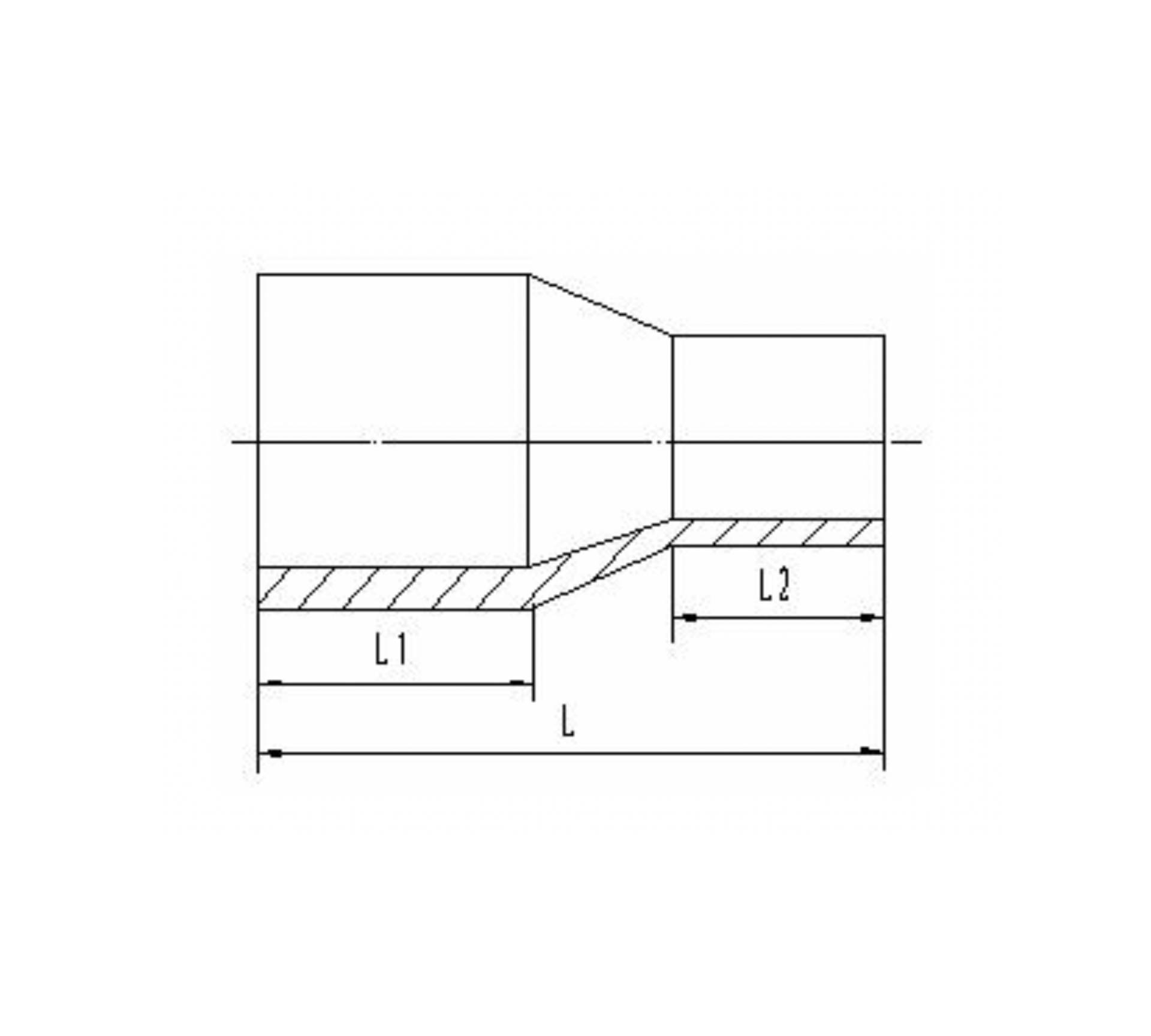

diam	SDR	L	L1	L2	вес \| SDR11, гр..	вес \| SDR17, гр.
25-20	11	70	36	32	20
32-25	11	80	38	38	40
40-32	11	86	44	40	40
50-32	11	128	63,5	49	60
50-40	11	119	55	49	60
63-32	11	138	63	45	110
63-40	11	130	63	49	110
63-50	11/17	136	63	55	120
75-50	11/17	184	80	55	180	130
75-63	11/17	184	80	55	200	150
90-50	11/17	184	81	57	280	200
90-63	11/17	163	79	63	290	230
90-75	11/17	136	67	59	260	250
110-50	11/17	174	74	49	350	350
110-63	11/17	201	85	69	430	370
110-75	11/17	156	75	65	520	500
110-90	11/17	199	84	81	510	480
125-63	11/17	195	103	72	610	430
125-75	11/17	195	103	70	630	450
125-90	11/17	198	105	79	700	460
125-110	11/17	213	92	82	780	570
160-63	11/17	235	102	79	910	790
160-90	11/17	219	103	81	1130	940
160-110	11/17	214	98	88	1080	900
160-125	11/17	218	112	87	1240	1000
160-140	11/17	218	110	92	1400	1060
180-160	11/17	235	112	98	2000	1450
200-110	11/17	260	118	82	1990	1620
200-125	11/17	265	128	90	2100	1780
200-160	11/17	238	112	98	2340	1820
200-180	11/17	285	125	120	2400	2000
225-110	11/17	285	136	115	2700	2300
225-160	11/17	285	136	120	2800	2910
225-200	11/17	285	136	120	3700	2810
250-160	11/17	294	137	106	3800	2700
250-200	11/17	290	130	117	4130	3900
250-225	11/17	315	142	129	4850	3720
280-200	11/17				5850	3800
280-225	11/17				6090	4100
280-250	11/17				6540	4720
315-200	11/17	312	150	120	7000	4950
315-225	11/17	312	150	120	7900	5250
315-250	11/17	312	150	120	8000	5870
315-280	11/17	312	150	120	8800	5830
355-110	11/17				6390
355-160	11/17				6430
355-200	11/17				6800
355-225	11/17				6560	5760
355-250	11/17
355-280	11/17				6780
355-315	11/17				6140	4800
400-200	11/17					5000
400-250	11/17					5170
400-280	11/17
400-315	11/17					5800
